Wytwarzanie
Produkcja kwadrantów działowych.
CFT DEFENCE / KWADRANTY ARTYLERYJSKIEKwadrant

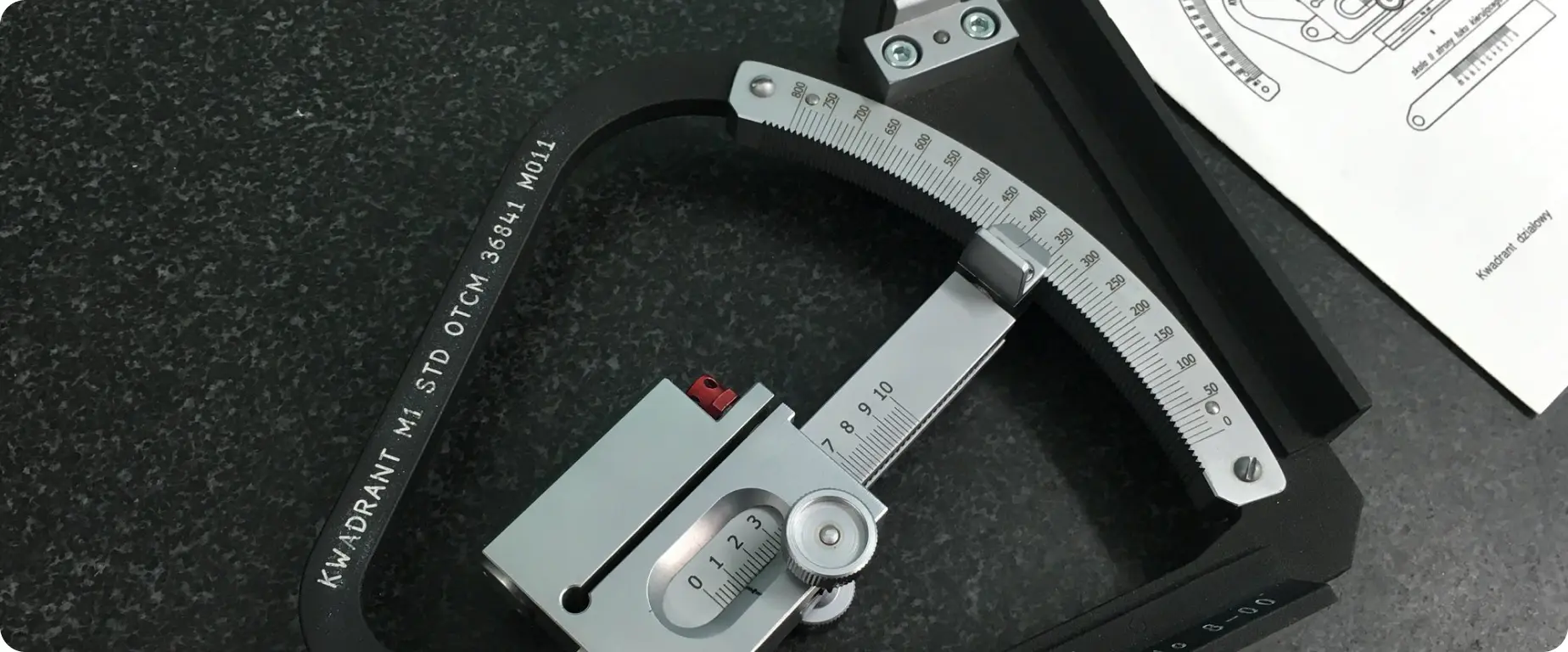

Kwadrant
M1.
Precyzja pomiaru.
Mechaniczna niezawodność.
Wytwarzanie, renowacja, modernizacja i kalibracja kwadrantów działowych. Także pojedynczych egzemplarzy.
KWADRANTY ARTYLERYJSKIE / CFT PRECYZJA
.webp)
Dokładność zaczyna się od konstrukcji.MECHANICZNY PRZYRZĄD POMIAROWY
Dokładność.
Wyrażona w liczbach.
Kwadrant działowy M1 służy do pomiaru kątów w płaszczyźnie pionowej oraz sprawdzania dokładności wskazań celownika działa.
±0,5 milsaDokładność przyrządu
3,375 minuty kątowej
3,375 minuty kątowej
0–1600Zakres pomiarowy
mils NATO
mils NATO
6400Podziałka kątowa
pełnego okręgu
pełnego okręgu
Zakres kątowy: 0°–45° oraz 45°–90°.
KONSTRUKCJA M1
Metal. Precyzja.
Dopracowany detal.

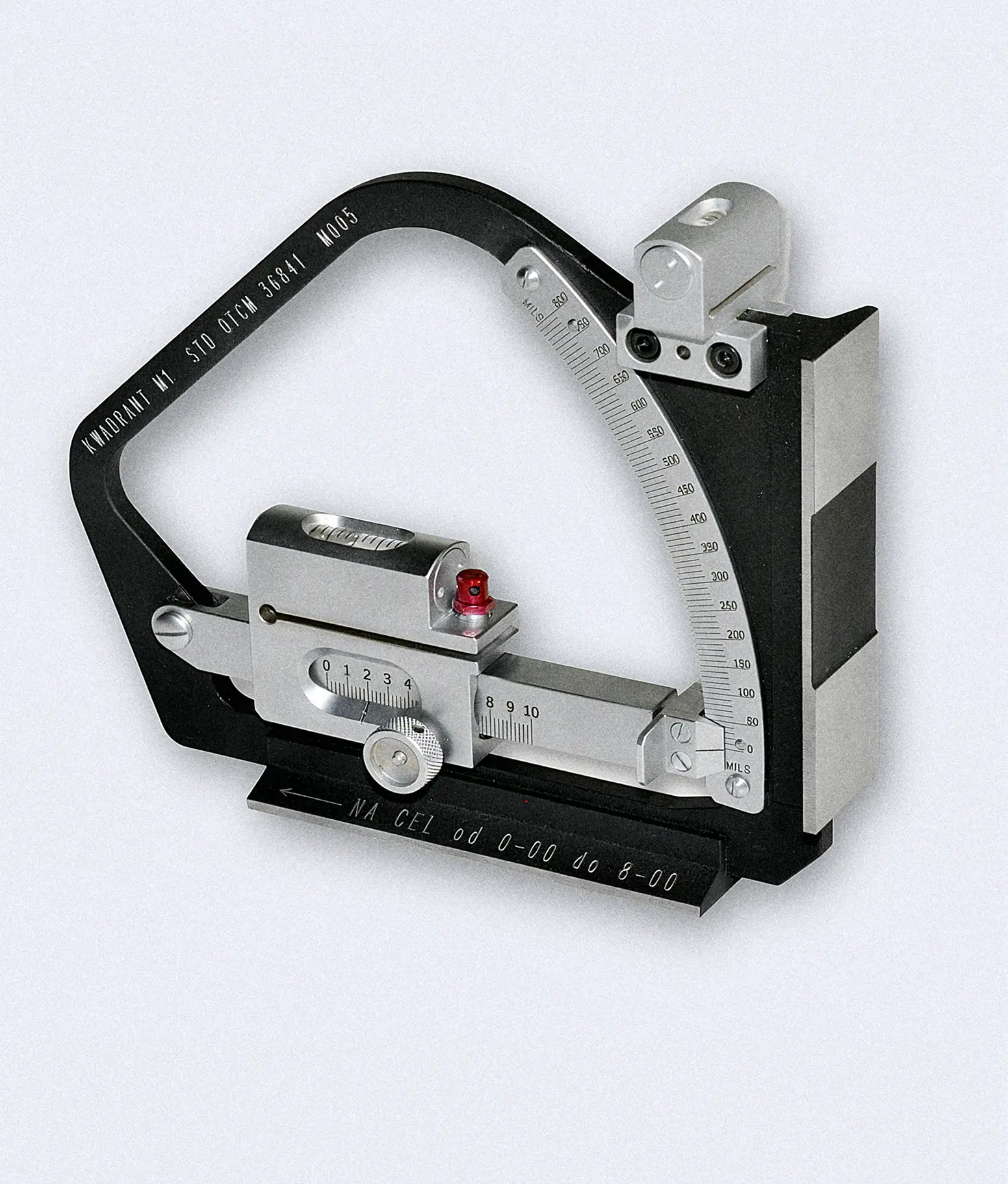

Kwadrant wykonany z metalu techniką obróbki skrawaniem. Jego konstrukcję tworzą ramka, linijka oraz suwak z poziomicą.
01
Ramka w kształcie nieregularnego pięciokąta z wewnętrznym łukiem nazębionym.
02
Linijka i suwak z poziomicą tworzące mechaniczny układ pomiarowy.
03
Stopki oraz ampułka w korpusie ustawienia poprzecznego.
SPECJALISTYCZNE KOMPETENCJE CFT
Od wytworzenia
po kalibrację.
Łączymy wytwarzanie kwadrantów z obsługą istniejących przyrządów. Realizujemy również prace obejmujące pojedyncze egzemplarze.
Renowacja
Prace renowacyjne przy istniejących przyrządach.
Modernizacja
Modernizacja kwadrantów działowych.
Kalibracja
Kalibracja przyrządów pomiarowych.
TAKŻE POJEDYNCZE EGZEMPLARZE
Każdy przyrząd
zasługuje na precyzję.
Potrzebujesz nowego kwadrantu lub prac przy posiadanym urządzeniu? Porozmawiajmy o zakresie wytwarzania, renowacji, modernizacji lub kalibracji.
Zapytaj o możliwości
